エンコーダー付サイクロ減速機緊急修理
| 対処方法 | 緊急修理 |
|---|---|
| 型式 | 住友製サイクロ減速機 CNHM2-6100-VV-6 |
| カスタマーボイス | 減速機より異常音及び発熱発生の為分解整備を実施 |
| 損傷状況 | 出力軸受異常摩耗 減速部損傷摩耗 |
| 所要時間 | 1日 |
| 処置・改造案 | 異常原因は、出力軸がベルトに過大に引っ張られた事による 出力軸受損傷及びオイルシール脱落 上記によって出力軸が振れる為、減速機内の主要部品も損傷 モーター軸の偏心軸受嵌合部が異常摩耗及びキー溝肥大のため修正加工 その他、損傷部品も取替実施 ※エンコーダー付の為、分解時は慎重になりましたが、短納期にて対応が出来ました。 |
修理や改造内容の詳しい説明
工場内搬入状況

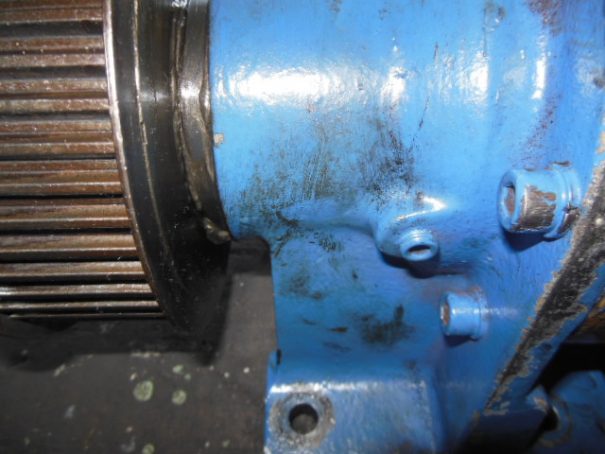

出力オイルシール脱落状況

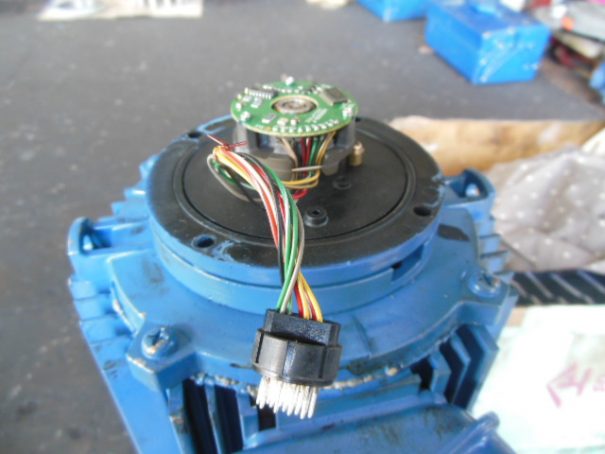

エンコーダー取り外し中

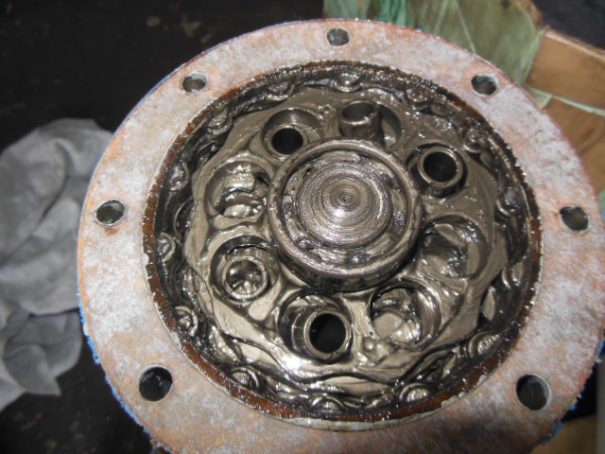

減速部分解状況（グリス汚損大）

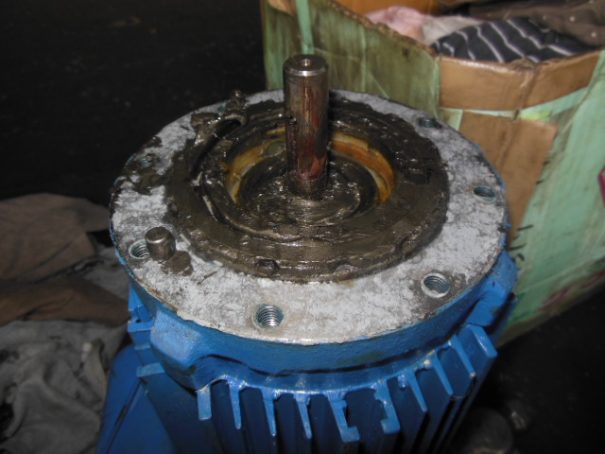

モーター軸異常摩耗状況（偏心軸受嵌合部異常摩耗及びキー溝肥大）

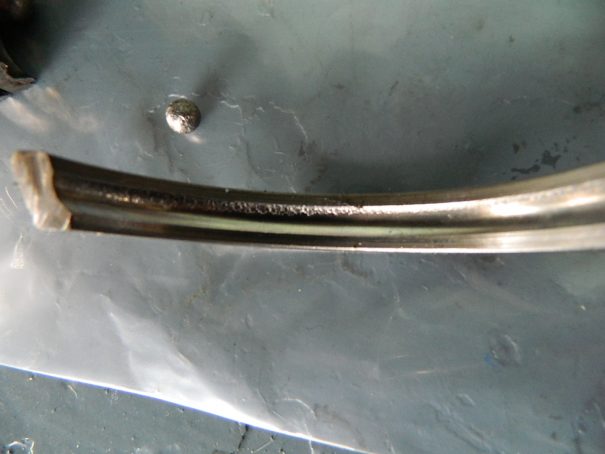

出力軸受損傷確認（外輪の偏った箇所に金属疲労によるフレーキング発生）

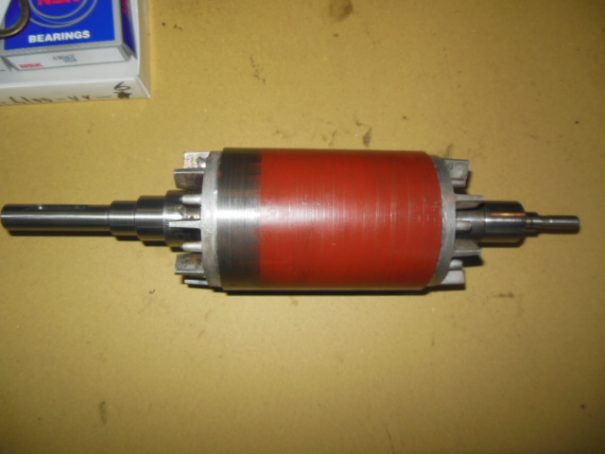

モーター軸損傷箇所修正加工状況（軸が特殊で入手困難、短納期希望の為）

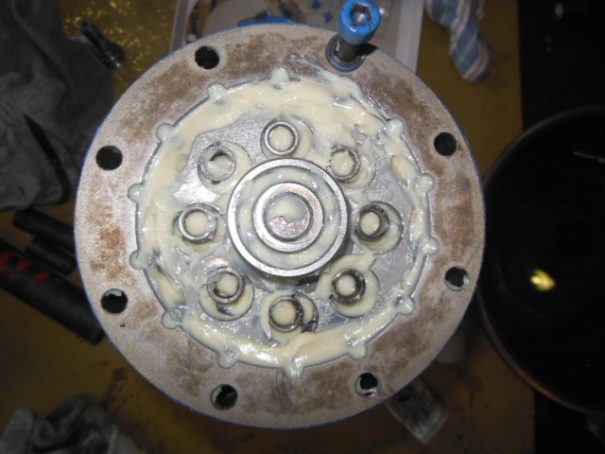

減速部組立状況（損傷部品を取り替えて新グリスにて組立）

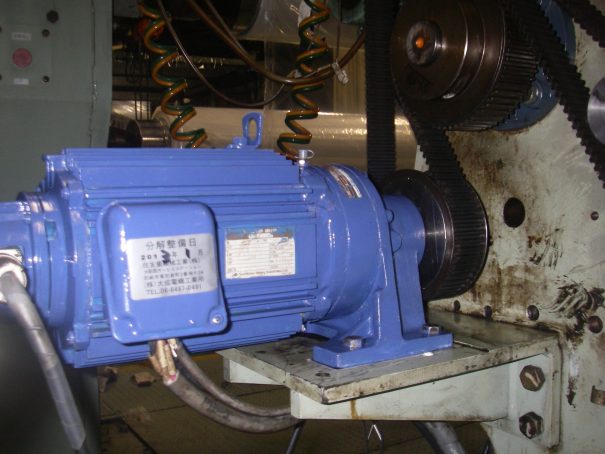

施工後現地取り付け状況
